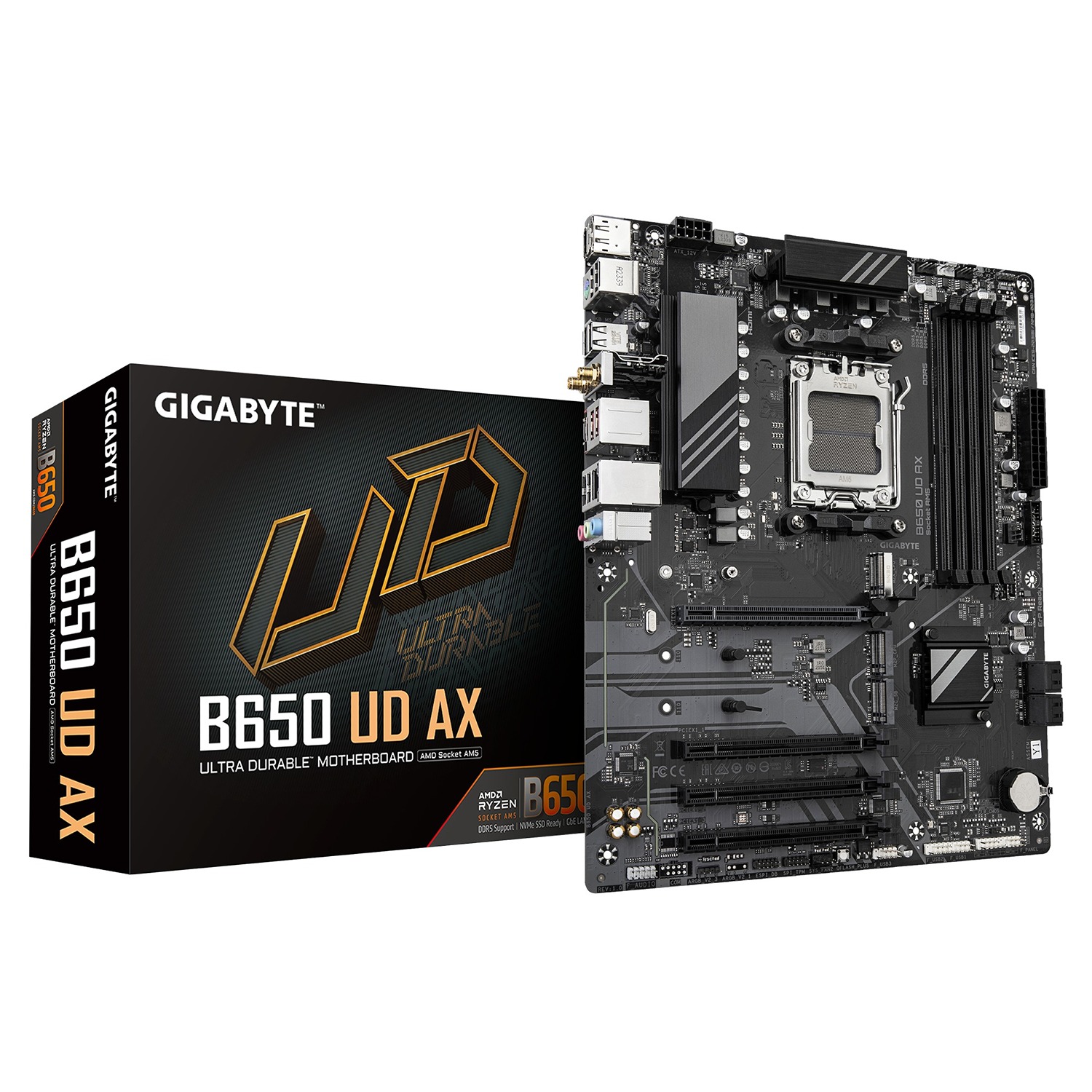

GIGABYTE B650 UD AX/AM5/ATX

• Smart Fan 6
• Q-Flash Plus

Chipset: AMD B650
Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: řady Ryzen™ 7000/Ryzen™ 8000/Ryzen™ 9000
Patice procesoru: AM5

Paměť:

• 4x DIMM patice podporující až 256GB (kapacita 64GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly
• dvoukanálová architektura paměti
• podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU

• 1x DisplayPort 1.4
• 1x HDMI® 2.1

Zvuková karta: kodek Realtek ALC897 7.1 Surround Sound High Definition Audio

Ethernet: Realtek® GbE LAN
WLAN: Realtek® RTL8851 WIFI 6

Rozšiřující sloty:

• 1x PCI Express x16 (PCIEX16)
• 2x PCI Express x16 (PCIEX1_1/PCIEX1_2), podpora PCIe 3.0 x1
• 1x PCI Express x16 (PCIEX1_3)

RAID řadič: podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2 (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 25110/22110/2580/2280 SSD
• 1x M.2 (M2P_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 22110/2280 SSD
• 1x M.2 (M2C_SB), integrovaný v čipsetu, podpora Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD
• 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 9 portů)

• 1x USB typ-C®, s podporou USB 3.2 Gen 1
• 2x USB 3.2 Gen 2 typ-A (červený)
• 6x USB 2.0/1.1

Přední USB (celkem 9 portů)

• 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 3x USB 2.0/1.1 header - podpora dalších 6 portů USB 2.0/1.1

Porty na zadním panelu:

• 1x DisplayPort
• 1x HDMI
• 1x PS/2 pro klávesnici/myš
• 2x SMA anténní konektor (2T2R)
• 1x USB typ-C®, s podporou USB 3.2 Gen 1
• 2x USB 3.2 Gen 2 typ-A (červený)
• 6x USB 2.0/1.1
• 1x RJ-45
• 3x audio konektor

Interní porty:
Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

• 1x CPU fan header
• 1x CPU fan/water cooling pump header
• 2x system fan header
• 1x system fan/water cooling pump header

Související s úložištěm

• 3x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB typ-C® header, s podporou USB 3.2 Gen 1
• 1x USB 3.2 Gen 1 header
• 3x USB 2.0/1.1 header

Ostatní

• 3x adresovatelný RGB Gen2 LED strip header
• 1x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
• 1x tlačítko Q-Flash Plus
• 1x serial port header
• 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce:https://www.gigabyte.com/Motherboard/B650-UD-AX-rev-10#kf
